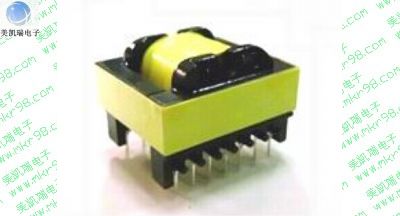

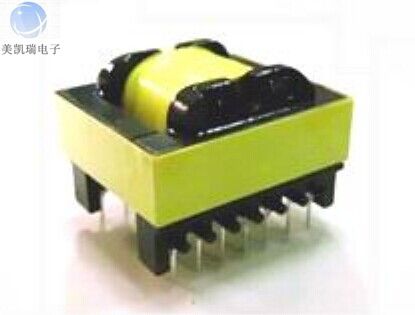

EE40高頻變壓器

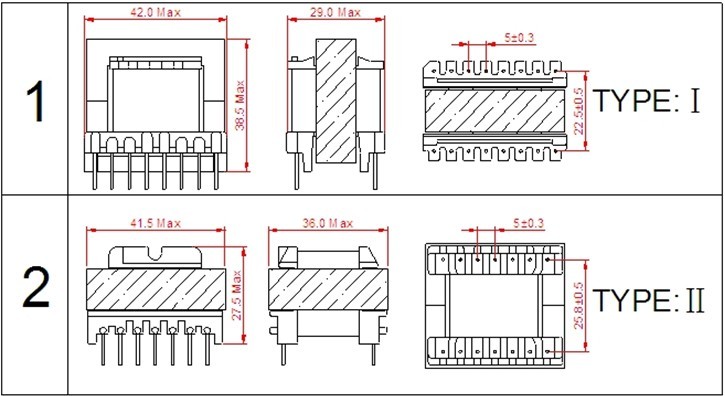

一.EE40高頻變壓器尺寸外觀圖（單位：mm）
品名 | 式別 | 骨架樣式 | 長 | 寬 | 高 | 1邊PIN（PIN距） | 2邊PIN（PIN距） | 排距 | PIN徑 | ||
EE40-1 | 立式 | Ⅰ | 42.0 | 29.0 | 38.5 | 8 | 5.0 | 8 | 5.0 | 22.5 | Φ0.8 |
EE40-2 | 立式 | Ⅰ | 42.0 | 29.0 | 38.5 | 6 | 5.0 | 6 | 5.0 | 22.5 | Φ0.8 |
EE40-3 | 臥式 | Ⅱ | 41.5 | 36.0 | 27.5 | 7 | 5.0 | 7 | 5.0 | 25.8 | Φ0.8 |
EE40-4 | 臥式 | Ⅱ | 41.5 | 36.0 | 32.5 | 6 | 5.0 | 6 | 5.0 | 27.0 | Φ0.8 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EE40高頻變壓器。
二.EE40高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：50 to 800 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EE40高頻變壓器的特點
EE40高頻變壓器具有繞制方便，價格適中，可靠性高的特點。EE型變壓器是基本型的鐵氧體磁芯，性能穩定，成本低，電流大。廣泛應用于電源轉換和線路濾波。體積由小到大，滿足各種應用電路的需求。 如使用耐溫155℃或180℃聚安脂漆包線，可滿足不同的溫度條件，適用于各種開關電源及逆變器，UPS等。
四.EE40高頻變壓器的應用
EE40高頻變壓器常應用于逆變電源變壓器、DC-DC轉換器、開關電源主功率變壓器、車載逆變器電源變壓器、諧振電感等。
五.EE40高頻變壓器價格
EE40高頻變壓器的價格區間一般在3.8 -6.5元之間，價格主要取決于產品的工藝復雜程度、客戶對原材料的要求，以及是否要求過安規認證等。
