高頻變壓器的基本繞法分為三明治繞法和順序繞法兩種。

1.三明治繞法：

三明治繞法久負盛名，幾乎每個做電源的人都知道這種繞法，但真正對三明治繞法做過深入研究的人，應該不多

相信很多人都吃過三明治，就是兩層面包中間夾一層奶油。顧名思義，三明治繞法就是兩層夾一層的繞法。由于被夾在中間的繞組不同，三明治又分為兩種繞法：初級夾次級，次級夾初級。

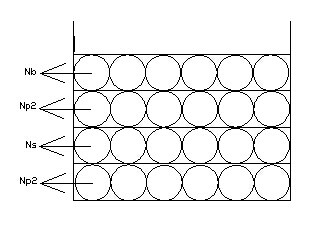

第一種，初級夾次級的繞法（也叫初級平均繞法）

如上圖，順序為Np/2-Ns-Np/2-Nb，此種繞法有量大優點

這樣有利于初次級的耦合，減少漏感；還有利于繞線的平整度；最后一個好處是，供電繞組電壓變化受次級的負載影響較小，更穩定。

由于增加了初次級的有效耦合面積，可以極大的減少變壓器的漏感，而減少漏感帶來的好處是顯而易見的：漏感引起的電壓尖峰會降低，這就使MOSFET的電壓應力降低，同時，由MOSFET與散熱片引起的共模干擾電流也可以降低，從而改善EMI；

由于在初級中間加入了一個次級繞組，所以減少了變壓器初級的層間電容，而層間電容的減少，就會使電路中的寄生振蕩減少，同樣可以降低MOSFET與次級整流管的電壓電流應力，改善EMI。

缺點：由于初次級有兩個接觸面，繞組耦合電容比較大，所以EMI又比較難過。

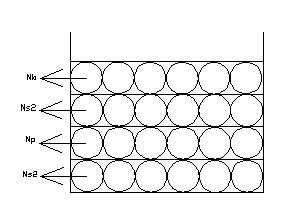

第二種，次級夾初級的繞法（也叫次級平均繞法）

如上圖，順序為Ns/2,Np,Ns/2,Nb。當輸出是低壓大電流時，一般采用此種繞法，其優點有二：

1、可以有效降低銅損引起的溫升：由于輸出是低壓大電流，故銅損對導線的長度較為敏感，繞在內側的Ns/2可以有效較少繞線長度，從而降低此Ns/2繞組的銅損及發熱。外層的Ns/2雖說繞線相對較長，但是基本上是在變壓器的外層，散熱良好故溫度也不會太高。

2、可以減少初級耦合至變壓器磁芯高頻干擾。由于初級遠離磁芯，次級電壓低，故引起的高頻干擾小。

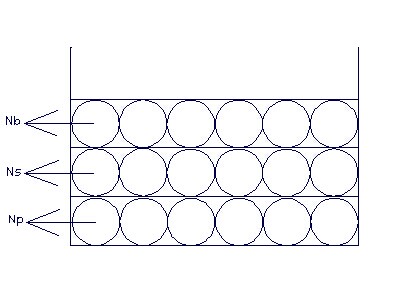

2.普通順序繞法：

一般的單輸出電源，變壓器分為3個繞組，初級繞組Np,次級繞組Ns,輔助電源繞組Nb，繞制的順序是：Np--Ns--Nb

此種繞法工藝簡單，易于控制磁芯的各種參數，一致性較好，繞線成本低，適用于大批量的生產，但漏感稍大，而耦合電容小，EMI比較好故適用于對漏感不敏感的小功率場合，一般功率小于30~40W的電源中普遍實用這種繞法。
